引言

在石油鉆井作業中，液壓系統承擔著動力傳遞、設備控制和關鍵執行機構驅動等重要任務，其運行穩定性直接關系到鉆井效率及設備安全。由于鉆井設備長期處于高溫、高負荷、連續運行的工況下，液壓油容易受到顆粒污染、水分侵入及油品老化等因素影響，若不能及時掌握油液健康狀態，將可能導致液壓元件磨損加劇、閥組卡滯、系統壓力異常，甚至造成整機停機，帶來巨大的經濟損失。

為提升設備可靠性，某集團公司中東石化項目在石油鉆井機械液壓系統中部署了 INZOC 智火柴 IOL-EX2 防爆型在線油液監測系統，實現油液狀態全天候在線監測，為設備預測性維護提供可靠的數據支撐。

項目概況

應用行業： 石油鉆井機械

項目地點： 中東石化項目

安裝系統： IOL-EX2 防爆型在線油液監測系統

油品型號： 46號抗磨液壓油

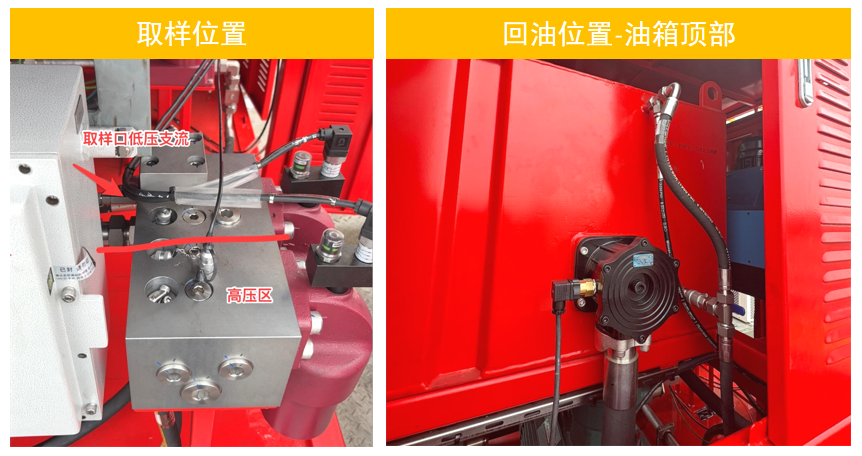

取樣位置： 三路過濾系統后液壓閥塊低壓區

回油位置： 油箱頂部（與主泵系統溢流回路共用）

油箱容積： 1500L

系統循環效率： 240 L/min

主過濾精度：

β（1.5、10、20、30）＞1000

項目工況分析

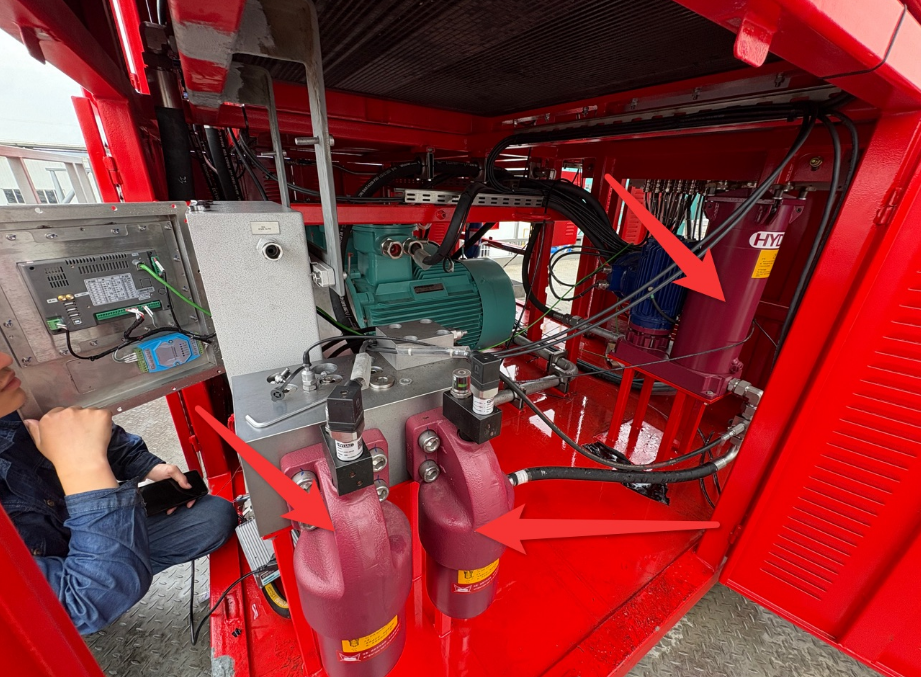

石油鉆井設備通常需要全天候連續運行，其液壓系統不僅流量大，而且對油液清潔度要求極高。現場液壓系統采用三級高精度過濾方案，具有以下特點：

?  主泵啟動后約6分鐘即可完成整個1500L油箱油液循環過濾；

?  配置高效過濾器及多個空氣呼吸器、干燥濾芯；

?  油液顏色較淺，整體系統屬于高潔凈度設計；

?  液壓系統污染控制能力強，能夠長期保持較高ISO清潔等級。

雖然現場過濾系統性能優異，但對于石油鉆井設備而言，僅依靠過濾器并不能全面反映油液健康狀況。設備運行過程中仍可能出現磨損顆粒增加、油液老化、水分進入以及異常污染等情況，因此需要借助在線監測系統進行持續監控。

在線監測方案

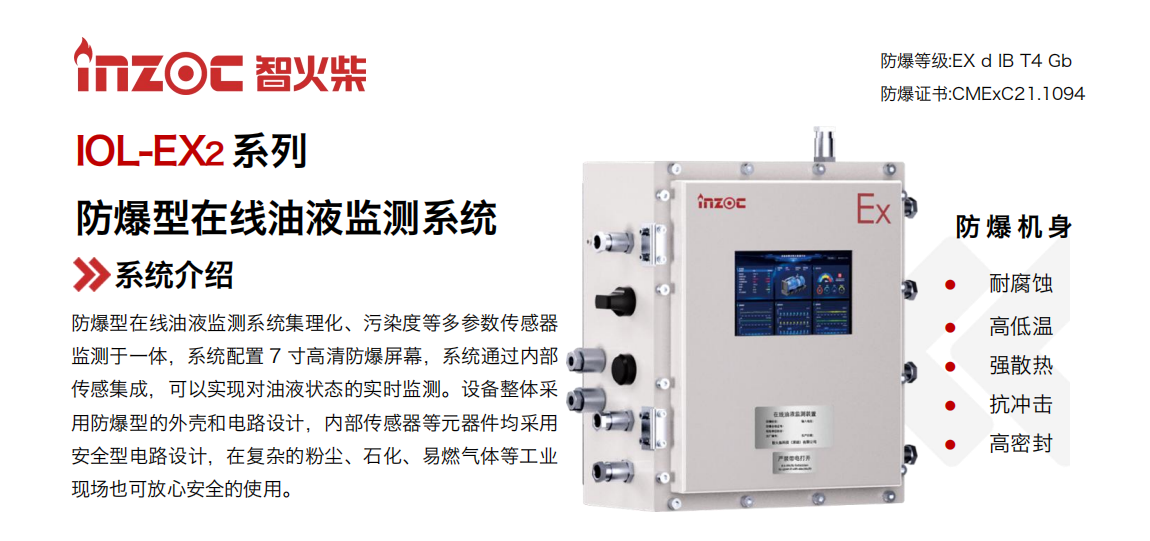

本項目采用 INZOC 智火柴 IOL-EX2 防爆型在線油液監測系統。

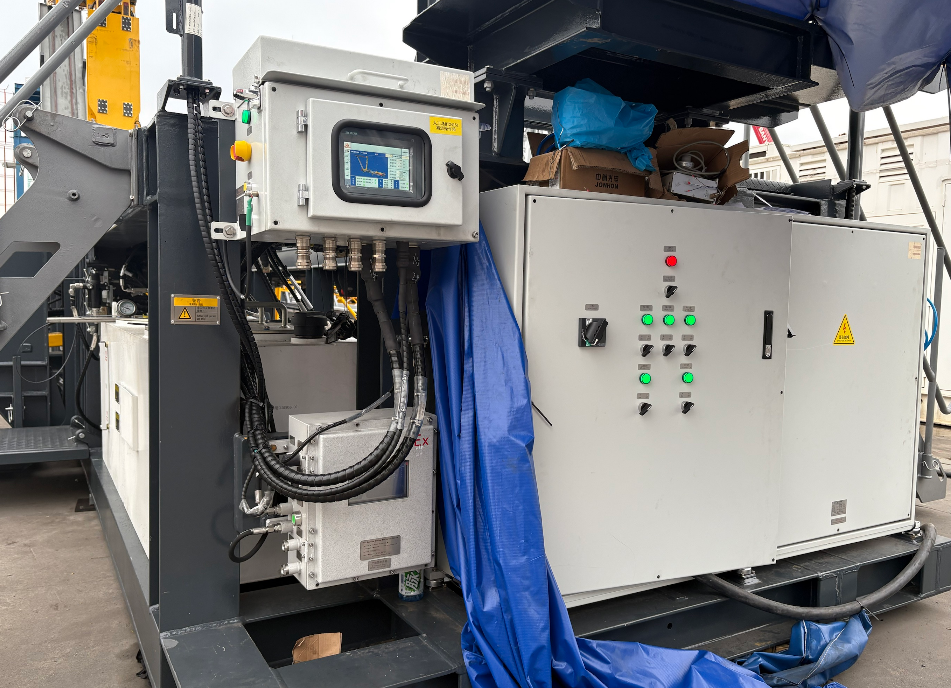

系統安裝于液壓閥塊低壓區域，通過循環旁路實時采集油液信息，再經回油管返回油箱頂部，不影響設備正常運行，也不會對主液壓系統產生壓力波動。

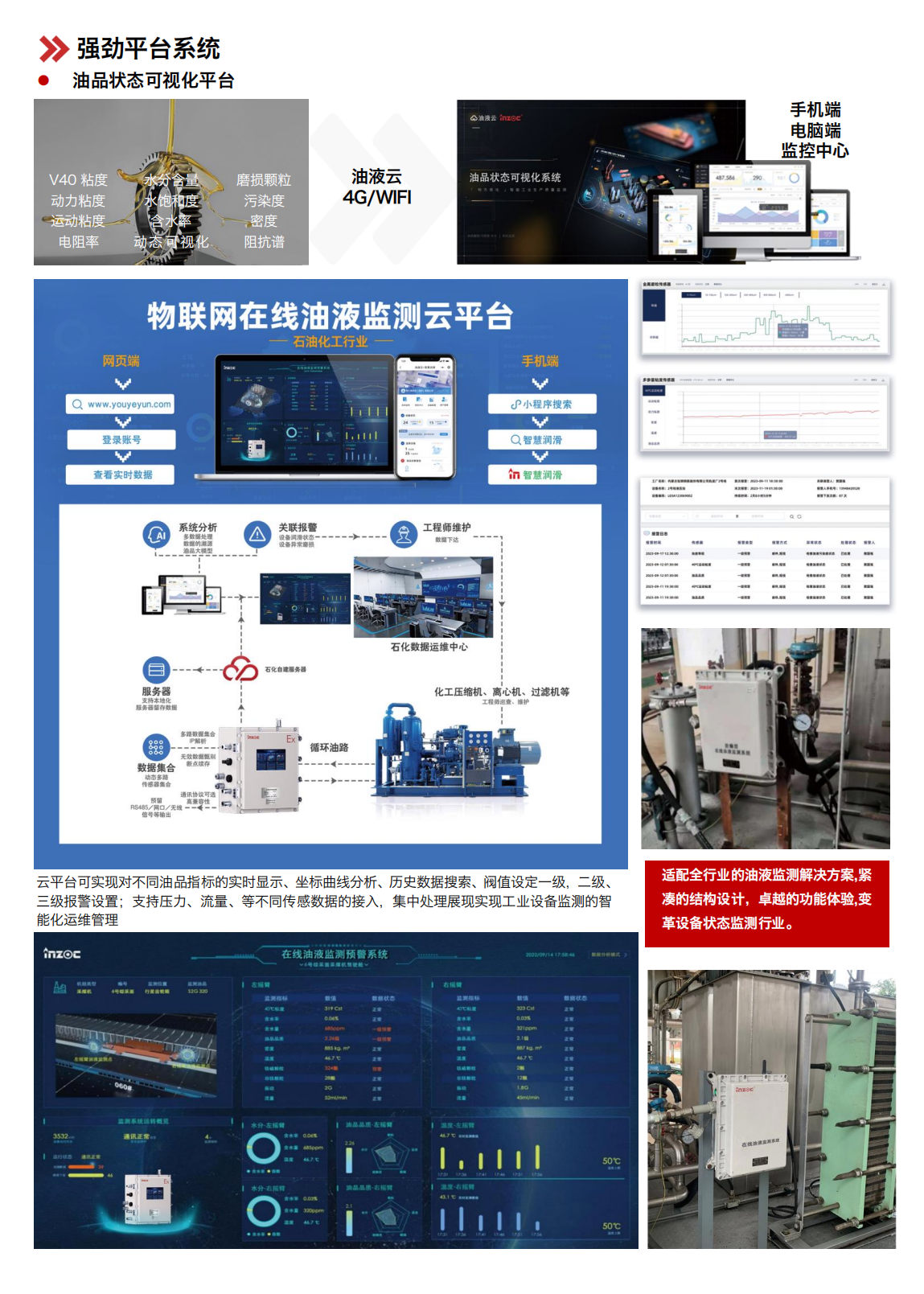

在線監測系統可連續采集油液運行狀態，實現全天候自動監測，并將監測數據上傳至上位機或遠程監控平臺，為設備管理人員提供實時油液健康分析。

其主要優勢包括：

?  全天候連續在線監測，無需人工取樣；

?  適用于防爆區域，滿足石化行業安全要求；

?  實時掌握油液變化趨勢，及時發現異常；

?  支持遠程數據傳輸，便于集中管理多個設備。

在線監測帶來的應用價值

1. 實時掌握油液健康狀態

傳統油液檢測依賴定期送檢，檢測周期長，難以及時發現異常。

在線監測系統能夠持續采集油液運行數據，對油液狀態進行實時分析，一旦發現污染趨勢變化，可立即發出預警，避免故障擴大。

2. 提前發現液壓系統異常磨損

液壓泵、液壓馬達及控制閥長期運行過程中會產生微小磨損。

在線監測能夠持續跟蹤油液狀態變化，當系統出現異常磨損趨勢時，可提前安排檢修，有效避免重大設備故障。

3. 驗證過濾系統運行效果

該項目采用高精度過濾組合，過濾效率較高。

通過在線監測，可持續驗證過濾器運行效果，當過濾器堵塞、旁通開啟或過濾性能下降時，可及時發現異常變化，為濾芯更換提供科學依據，避免過度維護或延遲維護。

4. 提高設備可靠性

石油鉆井設備停機成本極高。

在線監測系統能夠幫助運維人員及時掌握液壓系統運行狀態，減少因油液污染導致的液壓故障，提高設備連續運行能力，保障鉆井施工順利進行。

5. 降低維護成本

傳統維護方式通常按照固定周期更換油液和濾芯，容易造成資源浪費。

在線監測能夠依據實際油液狀態制定維護計劃，實現按狀態維護（Condition-Based Maintenance，CBM），減少不必要的換油次數，降低維護成本，提高設備利用率。

項目運行特點分析

結合現場工況可以看出，該項目液壓系統具有以下特點：

?  高循環流量（240 L/min），油液更新速度快；

?  油箱容量1500L，適合建立穩定的循環監測系統；

?  主過濾效率極高，系統整體清潔度較高；

?  配置干燥濾芯，有效降低空氣中的水分進入系統；

?  防爆區域運行，對監測設備安全性能要求高。

因此，IOL-EX2 防爆型在線油液監測系統不僅能夠滿足石化行業防爆要求，還能夠長期穩定運行，為設備提供持續、可靠的油液狀態監測能力。

INZOC 防爆在線油液監測解決方案優勢

針對石油、天然氣、煉化、海洋平臺等易燃易爆行業，INZOC 智火柴 IOL-EX2 防爆型在線油液監測系統采用工業級設計，可適應復雜惡劣工況，幫助企業構建智能化油液監測體系。

系統具有以下優勢：

?  防爆設計，適用于石化及危險區域；

?  在線連續監測，無需停機取樣；

?  高可靠性，適應高溫、高濕、高粉塵環境；

?  支持多種工業通訊協議，可接入DCS、PLC及工業互聯網平臺；

?  滿足設備預測性維護與智能運維需求。

目前，該系統已廣泛應用于石油鉆井平臺、煉油裝置、天然氣壓縮機、工程機械、礦山設備、電力能源等多個行業，為企業實現設備數字化管理和智慧運維提供了可靠保障。

隨著石油裝備向數字化、智能化方向不斷發展，油液在線監測已成為保障液壓系統安全運行的重要組成部分。本次中東石化項目通過部署 INZOC 智火柴 IOL-EX2 防爆型在線油液監測系統，實現了液壓油狀態的實時在線監測，不僅提高了設備運行可靠性，還有效降低了維護成本和非計劃停機風險。

未來，INZOC 智火柴將持續深耕油液狀態監測技術，為石油鉆井、石油化工、能源裝備等行業提供更加精準、高效、智能的在線油液監測解決方案，助力企業實現預測性維護和智能運維升級。

如果您需要:IOL-EX2 防爆型在線油液監測系統，請聯系我們。智火柴，國內知名油液監測系統提供商!
