在煤礦開采的連續作業流程中， “猴車”（架空乘人裝置）及皮帶運輸機堪稱礦井的“大動脈” 。一旦作為核心動力的減速機發生故障，不僅會導致全線停產，更可能引發嚴重的安全事故。特別是在山西焦煤這類高瓦斯、工況惡劣的礦井環境下，設備的潤滑管理直接關系到生產安全與效率。

傳統的定期人工取油樣方式，因采樣周期長、存在時間盲區，已難以滿足現代化智慧礦山對設備預知性維護的需求。為此，山西焦煤某礦井在其關鍵猴車及皮帶減速機上，引入了IOL-EX 防爆型在線油液監測系統，實現了設備健康狀態的實時可視化。以下是該應用案例的詳細解析。

一、項目背景與挑戰

山西煤礦公司此次部署監測的對象為猴車與皮帶減速機，使用的潤滑油為#320齒輪油。減速機位于礦井巷道或驅動機房，面臨粉塵大、濕度高、存在易燃易爆氣體（瓦斯）等復雜環境。

此前，設備維護主要依賴周期性停機檢查，存在兩大痛點：

1. 隱患發現滯后：無法在磨損初期捕捉到異常信號，往往發現問題時已造成齒輪或軸承損傷。

2. 換油決策盲目：依靠經驗換油，導致“過度維護”造成浪費，或“維護不足”加速設備老化。

鑒于井下特殊的安全要求，所選監測設備必須具備防爆資質，并能長期穩定運行。

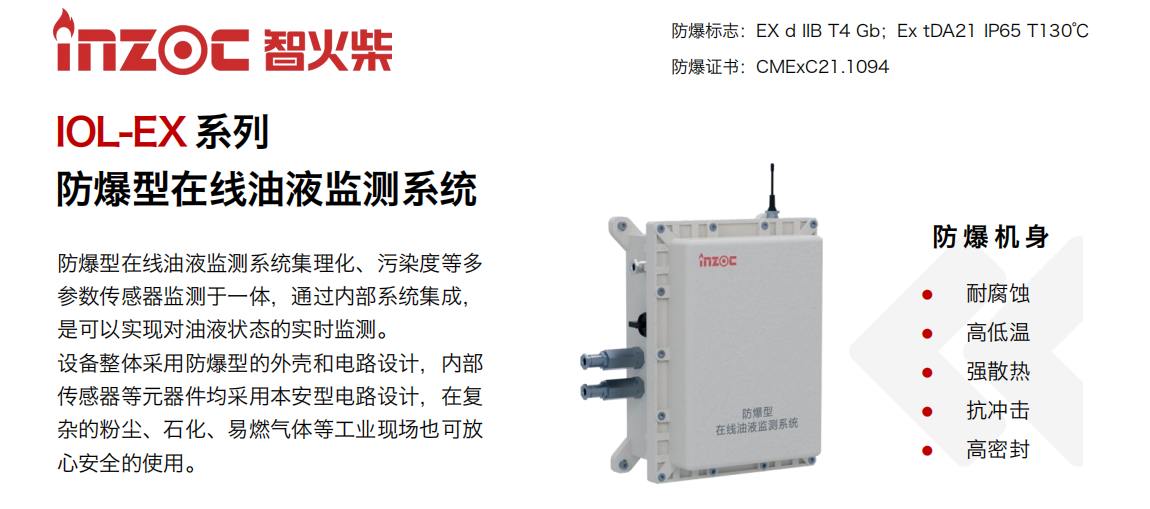

二、解決方案：IOL-EX 防爆型在線油液監測系統部署

針對上述挑戰，技術團隊設計了針對性的在線監測方案。整套系統安裝在減速機的潤滑管路上，通過旁路循環的方式實現實時采樣。

1. 精確的取回油設計

為了確保監測數據的代表性和系統安裝的便捷性，本次安裝采用了科學的管路設計：

?  取油點：位于油箱下部。此處能最真實地反映油液中的磨損顆粒沉淀與循環情況，捕捉到因重力沉降的大顆粒磨屑。

?  回油點：位于油箱上部。監測完畢的油液通過上部回流，避免干擾油箱底部的沉淀平衡，確保油路循環順暢。

?  管路連接：采用M30轉G1/4的轉接頭，適配現場接口，安裝牢固且密封性強，有效防止?jié)B漏。

?  管路長度：取油管與回油管均采用5米長度設計，既保證了傳感器機柜可置于安全區域，又避免了管路過長導致油壓損失或響應延遲。

2. 全方位的監測指標

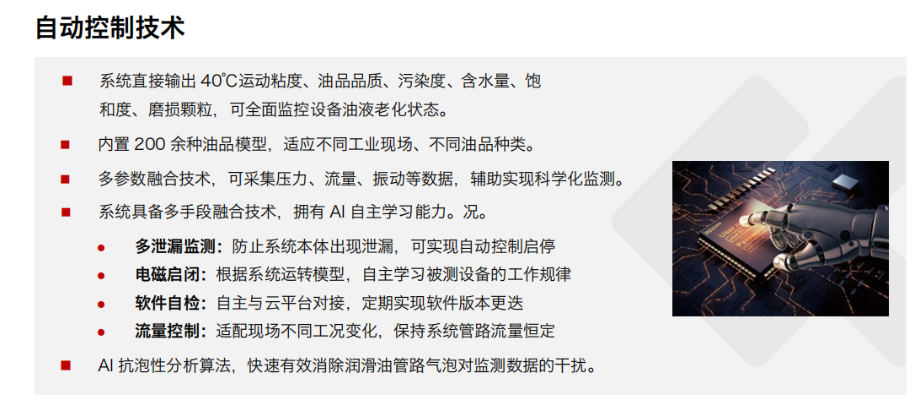

IOL-EX防爆系統集成多種高精度傳感器，對#320齒輪油進行360度無死角監控，主要監測指標包括：

?  理化指標：實時監測40°C運動粘度（判斷油品老化程度）、油液溫度、微量水分、飽和度及含水率。水分是導致油液乳化、軸承點蝕的頭號殺手，ppm級的監測能提前數周預警泄漏風險。

?  污染與磨損指標：通過專業傳感器捕捉磨損顆粒的濃度、尺寸及形態，區分正常磨損與異常切削磨屑。

?  設備工況指標：同步監測設備的振動與流量數據，結合油液數據形成多參數融合診斷，排除誤報，精準定位故障源。

三、應用價值與效果

該在線監測系統投入運行后，為山西焦煤的皮帶與猴車運維帶來了顯著的價值提升：

1. 防爆安全，井下運行的定心丸

IOL-EX系統嚴格按照防爆標準設計，能夠安全地運行于含有瓦斯、煤塵的爆炸性環境中。24小時不間斷的無人化監測，替代了人工在危險區域巡檢，從根本上保障了人員安全。

2. 從“被動搶修”到“主動預防”的轉變

系統上線初期，監測平臺便捕捉到一組關鍵數據：某臺猴車減速機的磨損顆粒計數在短短兩天內呈現脈沖式增長，同時振動值略有抬升，但油液粘度及水分尚未出現明顯變化。

傳統人工取樣周期長，很可能錯過這一早期信號。運維團隊根據系統報警，及時安排停機檢查，發現高速軸齒輪表面出現輕微點蝕。由于發現及時，僅通過打磨修復和油液過濾便解決了問題，避免了齒面剝落導致的數萬元齒輪更換成本及一周的停產損失。

3. 精準潤滑，延長油品壽命

通過監測微量水分和40°C粘度變化，系統幫助現場推翻了“固定周期換油”的舊模式。例如，系統數據顯示#320齒輪油的粘度始終保持在標準范圍內，且水分含量穩定，從而將換油周期合理延長，僅此一項便使單臺設備的年度潤滑油采購成本降低了約20%。

4. 數據驅動，賦能智慧礦山

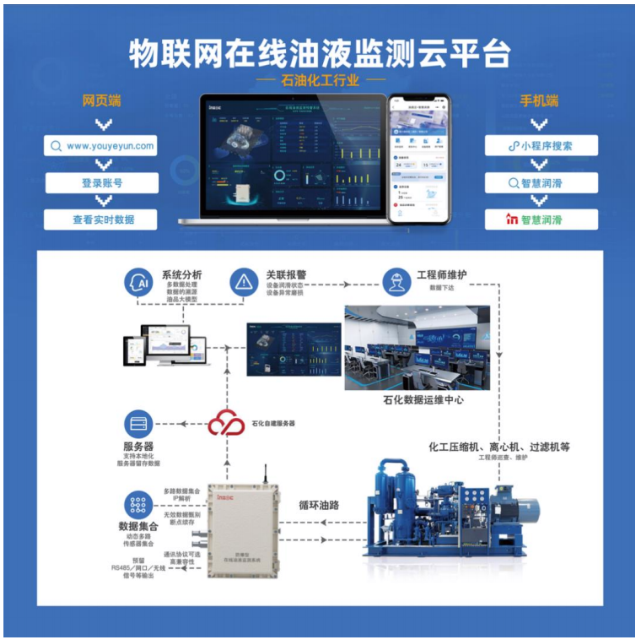

IOL-EX系統將油液數據集成到礦井的集控中心。管理者通過手機APP或電腦端，即可隨時查看含水率趨勢圖、粘度變化曲線及磨損顆粒分布譜圖。這些數據不僅用于故障診斷，更為設備的設計改進和備件庫存優化提供了決策依據。

山西焦煤猴車及皮帶減速機成功應用IOL-EX 防爆型在線油液監測系統的案例證明，在煤礦這一高危行業中，通過M30轉G1/4接口的巧妙連接、5米管路的合理布局以及對320齒輪油關鍵指標的實時捕捉，完全能夠?qū)崿F(xiàn)設備運行風險的全面掌控。

從油箱下部取油監測磨損，到上部回油維持平衡，這一套精準的在線監測方案，正在重新定義煤礦設備的維保方式——從“壞了再修”走向“未壞先防”，為煤礦的安全高效生產保駕護航。

如果您也對減速機、齒輪箱等關鍵設備的油液在線監測系統感興趣，歡迎聯系我們獲取定制化解決方案。
